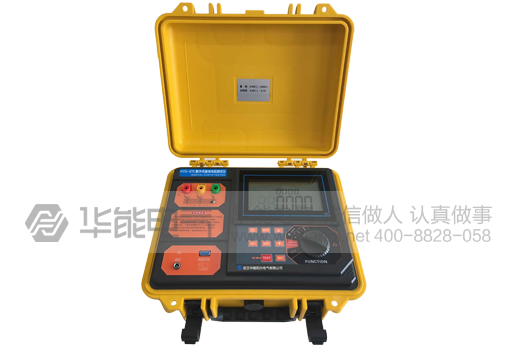

    在电力运维、建筑防雷、通信保障等诸多领域，接地系统的安全稳定是守护设备正常运行、保障人员安全的核心防线，而接地电阻值的精准测量，便是把控这道防线的关键环节。提起数字接地电阻测试仪，多数人会将其简单定义为“测量接地电阻的工具”，但事实上，像武汉华能阳光电气推出的这类数字接地电阻测试仪，早已突破单一测量的局限，以高精度、多功能、易操作的特质，成为行业内不可或缺的综合性检测帮手，用专业实力诠释“不止于测量”的核心价值。这类仪表适用于电力、邮电、铁路、通信、矿山等多个行业，不仅可测量各种装置的接地电阻以及低电阻的导体电阻值，还能精准测量土壤电阻率及地电压，实现一站式检测，无需额外配备多种仪器。

    这款仪器的核心优势，与其先进的工作原理、成熟的产品设计密不可分。在工作原理上，武汉华能阳光电气的数字接地电阻测试仪摒弃了传统人工手摇发电方式，采用先进的中大规模集成电路，通过DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型，实现了测量模式的优化升级。其具体工作原理为：由机内DC/AC变换器将直流变为交流低频恒流，经过辅助接地极C和被测物E组成回路，在被测物上产生交流压降，再经辅助接地极P送入交流放大器放大，检波后送入表头显示；借助倍率开关，可得到三个不同量限，满足不同场景下的精准测量需求。

    仪表具备诸多实用特点，具体如下：

    结构耐用：采用高强度铝合金机壳，坚固抗造，能适应变电站、工地、野外等各类复杂现场环境，这也是武汉华能阳光电气产品一贯的耐用性设计。

    抗干扰强：电路采用锁相环同步跟踪检波方式，并搭配开关电容滤波器，可有效抑制工频、射频干扰，在强电磁环境下依然能稳定读数。

    测量便捷：采用DC/AC变换技术，输出恒定低频交流电流，测量更精准；无需人工手动调节平衡，上手简单、效率更高。

    适应性广：允许辅助接地电阻在0~2kΩ（RC）、0~40kΩ（RP）范围内变化，不影响测量结果，对不同土壤条件、接地结构都有良好适配性。

    功能全面：配备3(1/2)位LCD显示，除接地电阻外，还可测量低阻导体电阻、土壤电阻率及交流地电压，一机多用。

    操作直观：测试回路异常时表头显示“1”代表溢出，符合现场人员的操作习惯，判断更快捷。

    仪表的测量范围、恒流值、精度及分辨率均经过严格出厂校准，具体参数如下：

    电阻测量：0~2Ω（10mA）、2~20Ω(10mA)、20~200Ω(1mA)三档；

    电压测量：AC0~30V；

    测量精度：0~0.2Ω≤±3%±1d；0.2Ω~200Ω≤±1.5%±1d；1~30V≤±3%±1d；

    分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V，保证数据真实可靠。

    针对辅助接地电阻及地电压带来的误差，仪表也有严格控制：允许辅助接地电阻RC＜1.8kΩ、RP＜40kΩ，误差≤±5%；允许工频地电压≤5V，误差同样≤±5%，在复杂现场也能保证测量准确性。

从基础接地电阻检测，到土壤电阻率、地电压的多元测量；从传统摇表的繁琐操作，到数字化显示、便捷高效的使用体验，数字接地电阻测试仪的价值早已超越单一测试功能。武汉华能阳光电气的这款仪器凭借稳定性能、全面功能，为电力、通信、建筑等行业的接地系统检测提供了可靠支撑，既守住安全底线，也提升运维效率。它不仅是现场检测的得力工具，更是保障设施安全运行的坚实后盾，以专业性能守护每一道安全防线。
