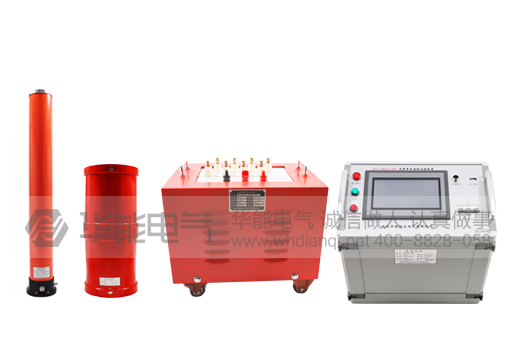

串联谐振试验装置 接线与操作要点

    在电力高压试验现场，串联谐振装置的接线可以说是一门“技术活”。具体怎么接，往往要跟着试验对象、电压等级以及被试品电容量灵活调整，接线逻辑对不对、规范不规范，直接影响能不能顺利谐振、数据准不准确，更关系到整个试验过程的安全。下面结合我们武汉华能阳光电气在现场的常用工况，把各类试品的实际接线思路和注意事项梳理一下，方便大家现场直接参考使用。

    先说说最常见的电缆耐压试验。不同电压等级、不同长度的电缆，接线方式差别很明显，不能一概而论。

    在励磁变压器档位选择上，10kV电缆一般统一接低端档位，更贴合系统电压和回路阻抗；35kV电缆则要切换到相对高一些的档位，保证输出匹配；如果是110kV及以上高压电缆，就必须打到最高档位，才能满足高压输出和谐振条件。

    电抗器和分压器这边，短距离电缆电容量偏小，通常至少要用两节电抗器串联，提升回路电感，保证谐振稳定；长距离电缆可以根据实际容量灵活调整串联数量，让谐振频率落在正常区间。分压器要直接并联在高压输出端并可靠接地，方便实时监测电压，避免出现偏差。

    再来看电机、发电机的定子绕组耐压。这类试品电容量普遍偏大，对波形和电压稳定性要求也更高，接线思路和电缆不太一样。

    专用电机耐压装置，励磁变压器一般用低端档位，适配大电容特性；如果是电缆、电机两用设备，电缆耐压时用低端，电机耐压就必须切到高端，让回路匹配更合理。电抗器统一采用串联接入，接线一定要牢固，防止接触不良放电，机壳、分压器、励磁变压器都要可靠接地，减少信号干扰。

    GIS、高压开关、变压器这类试品，大多属于小电容或结构特殊的类型，接线更侧重串联谐振和稳定性。

    GIS和开关耐压，因为试品容量小、耐压等级高，励磁变压器一般接高端，提升回路电压和谐振能力；变压器耐压则多使用低端档位，让升压更平稳，保护动作也更灵敏。

    电抗器方面，开关、GIS这类低电容试品，通常要把全部电抗器串联起来，保证足够电感；变压器则按电压等级配电抗器数量，电压越高，需要串联的节数一般也越多。所有接线端子都要紧固，高压引线尽量拉直，减少弯曲和电晕损耗。

    不管做哪种试品，现场通用的操作和安全步骤都不能少。

    接线前先对照图纸逐根核对，遵循先低压、后高压、最后统一接地的顺序；现场拉好围栏、挂好警示，无关人员不得进入；按参数设置好试验电压、时间以及过压过流保护，保护值一般设在试验电压的1.05～1.1倍。接完线一定要专人复查，先做空升试验，确认设备正常再正式升压。

    最后再提醒几点现场关键细节。

    不同厂家的串联谐振装置，端子和档位标识会有差异，试验前务必仔细阅读说明书。高压试验必须持证上岗，至少两人配合，一人操作一人监护，监护人不能随意离开。试验结束先降压归零，对试品充分放电后再拆线，避免残余电荷触电。环境潮湿、多尘、大风天气，尽量不要开展试验，以免影响绝缘和接线可靠性。
