微机继电保护测试仪负序电流试验参数设置方法

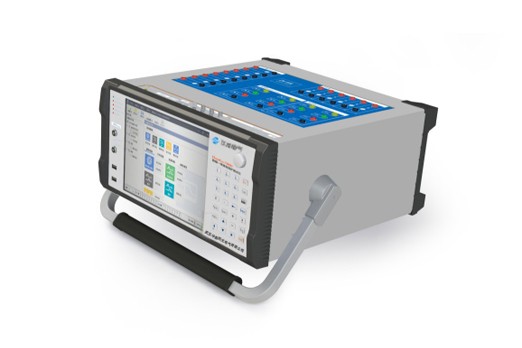

        在电力运维工作中，电力人经常需要借助微机继电保护测试仪，对电力变压器、各类继电器等电力设备的性能进行精准检测，其中负序电流试验是保障电力系统稳定运行的关键测试项目之一。该试验主要用于验证负序电流保护各段动作的灵敏性与可靠性，直接关系到电力设备故障的及时排查与处置，但很多电力从业者在实际操作中，对负序电流试验的参数设置方法存在困惑。本文将以华能阳光微机继电保护测试仪为例，为大家详细讲解负序电流试验的参数设置要点，助力电力人高效完成测试工作。

    负序电流试验的核心目的，是全面分析负序电流保护各段动作的灵敏性和可靠性，确保保护装置在电力系统出现负序电流异常时，能够及时、准确动作，避免设备损坏或事故扩大。该试验各子项目的具体试验流程，可参考仪器操作界面中的“速断及过流”相关操作指引，无需额外复杂调试。

    1.负序定值（I2）：作为负序电流保护各段的核心基准参数，需根据被试设备的保护定值单，准确输入各段对应的负序电流定值，确保测试条件与设备实际运行要求一致，这是试验结果精准性的基础。

    2.故障限时：指每次子试验项目从进入故障状态到试验结束的时间间隔。设置时需结合被试保护装置的动作特性，确保在该时限内，保护装置能够完整完成“跳闸→重合闸→永跳”的全流程动作，避免因时限不足导致试验数据缺失或测试结果失真。一般情况下，可根据保护装置的说明书建议，结合现场实际测试需求灵活调整。

    3.电流整定倍数：用于调节各段负序定值的测试倍数，可由用户根据测试精度需求任意设置。设置时需兼顾测试全面性与效率，既需覆盖保护装置的动作阈值范围，也需避免倍数设置过高或过低，影响试验效率与数据准确性。

    4.故障类型：需根据测试需求，选择各段负序电流保护需要检测的具体故障类型，不同故障类型对应不同的试验逻辑，需结合被试设备的实际运行工况与保护配置，精准选择，确保试验场景与实际故障场景一致。

    5.零序补偿系数相关参数（Kr、Kx）：Kr与Kx是计算零序补偿系数（Kr／Kx）的核心参数，需根据定值单给出的参数形式，灵活转换设置，具体方法如下：

    Kr：用于计算零序补偿系数，若定值单给出的参数形式与Kr不符，可通过公式Kr=(R0/R1–1)/3进行转换计算。考虑到电力系统的常规运行假设，零序阻抗Z0和正序阻抗Z1的阻抗角度通常相等，此时Kr可默认取0.667。若定值单未给出电阻（R）和电抗（X）数值，而是提供正序、零序阻抗及对应的灵敏角，需先将阻抗参数转换为电阻和电抗数值，再代入上述公式计算。此外，对于部分以Ko、Φ方式计算的保护装置，若满足Φ(Z1)＝Φ(Z0)（即PS1=PS0），则Ko为实数，此时需设置Kr＝Kx＝Ko。

    Kx：与Kr配合计算零序补偿系数，转换公式为Kx=(X0/X1–1)/3。其设置逻辑与Kr一致，常规情况下可默认取0.667；若定值单参数形式不符，需先进行参数转换，再代入计算；对于以Ko、Φ方式计算且满足Φ(Z1)＝Φ(Z0)的保护装置，同样设置Kr＝Kx＝Ko。

    华能阳光温馨提示：不同型号的微机继电保护测试仪，负序电流试验的参数设置方法大同小异，核心逻辑与操作要点基本一致。为确保测试安全、数据精准，建议大家在使用仪器前，仔细阅读对应机型的操作说明书，熟悉仪器功能与参数设置规范，避免因操作不当导致试验失败或设备损坏。
