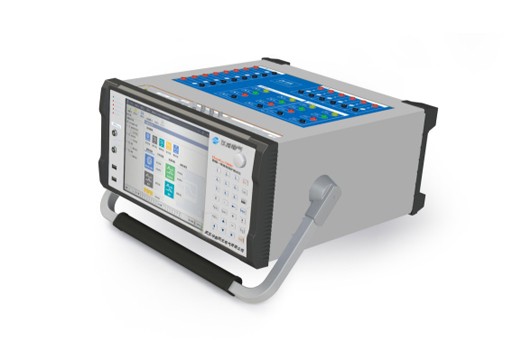

华能阳光微机继电保护测试仪交流试验模块详解

    华能阳光微机继电保护测试仪内置高性能试验软件，“交流试验”模块作为其中核心的通用综合测试组件，是电力继电保护交流测试工作的重要支撑。该模块操作便捷且功能完备，能高效适配电力系统各类交流试验场景，为继电保护装置的精准校验筑牢基础，精准匹配电力行业对测试设备“高效、精准、可靠”的核心诉求。

    “交流试验”模块是微机继电保护测试仪开展交流试验的核心途径，其整合了多种规格的测试单元，涵盖4相电压+3相电流测试单元、独立6相电压与6相电流测试单元，同时配备12相同步输出单元及序分量输出测试单元，各类序分量可灵活切换以适配不同试验工况。这些测试单元既可独立运行完成单一测试任务，也能依据现场试验需求灵活组合，实现多维度、多参数的综合测试，全面覆盖电力系统正常与异常工况下的交流试验需求，保障试验的全面性与数据精准度。

    微机继电保护测试仪的“交流试验”模块，其所有独立测试单元采用统一的核心操作逻辑，兼顾专业深度与操作便捷性，高度贴合电力工作者的现场操作习惯。测试过程中，可将目标电压或电流参数设定为变量，并灵活配置变量变化步长；试验模式可根据现场实际需求，自由切换“手动”“半自动”“全自动”三种类型，无需复杂调试即可快速启动测试，高效完成各类电压、电流保护装置的动作值、返回值、动作时间及返回时间等关键参数的检测工作。此外，仪器内置的高性能试验软件可实时采集测试数据并自动核算返回系数，省去人工核算环节，既提升了测试效率，又减少了人为误差，确保测试数据精准可靠，完全符合DL/T624-1997《继电保护微机型试验装置技术条件》标准。

    在“交流试验”模块中，“四相电压和三相电流”测试单元应用最为广泛，其具备极强的灵活性与扩展性，可根据试验需求灵活切换多种输出组合，包括4相电压+3相电流、6相电压+6相电流、12相同步输出等，能够完美适配不同规格继电保护装置的测试需求。操作时，工作人员只需直接设定序分量数值，仪器便会自动完成各相电压、电流的组合输出，并按照序分量设定实现自动变化输出，无需手动调整各相参数，大幅简化了现场操作流程、降低了操作门槛。

    该测试单元的参数调节灵活性极高：各相电压、电流的幅值与相位可自由调控，同时支持幅值上限限制设置，能有效避免因参数设置不当造成的设备损坏；各电量的幅值、相位、频率均支持设置变化模式，变化步长可根据测试精度需求灵活调整，满足不同等级的测试标准。另外，Ux可支持多种输出方式组合且可任意置数，进一步增强了试验操作的灵活性。试验期间，三种试验模式可自由切换，即便仪器处于输出状态，也可直接修改幅值、相位、步长及变量个数，无需中断试验，显著提升测试效率。与此同时，仪器可实时显示功率数值，可直接用于功率计量仪表的校验工作，实现“一机多用”，有效降低测试成本；动作值、返回值、动作时间、返回时间等各类关键测试数据，可实时精准检测并自动留存，便于工作人员后续开展数据整理、分析与归档工作。
