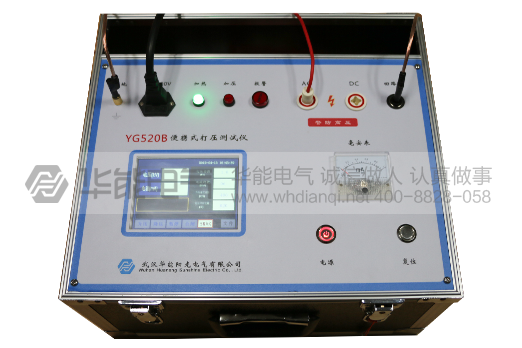

YG520B便携式打压测试仪

    产品简介

YG520B便携式打压测试仪能检测被测试仪器或材料的绝缘强度等技术指标，被广泛用于电工器材、电器、变压器、电源线、电度表、电机、电源插头座、电缆线等的耐压测试，适用于电视机、电风扇、收录机、电冰箱、洗衣机、微波炉、电吹风等家用电器以及仪器、仪表等电子整机的耐压测试，并为国家安全标准的实施提供了测试手段，因而更显示出其重要性，成为科研机关、计量测试部门和电子行业检测电子仪器和家用电器等方面常用的仪器设备, 符合《GB4706.1-2005》标准。

    产品参数

    产品特征

该系列仪器外形美观、操作方便，输出电压由数字面板表显示，清晰、直观、准确。整机技术先进,布局合理，具有准确度高、可靠性好、维修方便等优点。

YG520B便携式打压测试仪工作原理方框图

框图各部分说明：

（1） 继电器：该电器控制220V电源是否接到调压器上，从而控制输出高压的接通或切断。

（2）电压调节器：主要由调压器构成，电压的改变是由该调压器的调节而实现的。

（3）高压变压器：调节调压器旋扭，升高高压变压器的输入电压，从中得到高压。交流电压直接输出，直流电压在变压器次级0.707处抽头经半波整流滤波后输出。

（4）电流检测器：此部分电路将流过被测件的电流转化成电压，与参考电压相比较，然后输出一检测信号给控制器。

（5）控制器:根据来自电流检测器及启动、复位钮、定时器的信号,控制继电器是否接通及报警电路是否报警。

（6）定时器: 按启动钮后,输出高压接通，定时器开始定时，定时时间到后，通过控制电路使高压断开，从而达到定时测试的目的。

（7）报警：在测试过程中，当漏电流超过所设定的漏电流预置值后，由驱动块推动蜂鸣器及超漏灯发出声光报警，同时自动切断高压。
