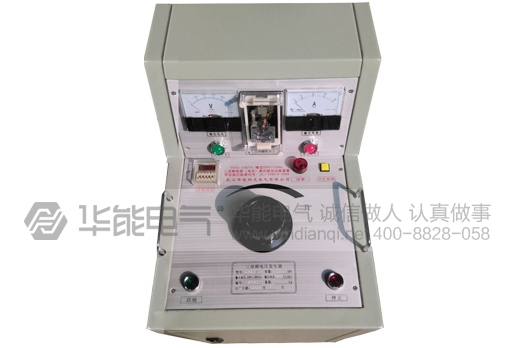

HYG-10kVA/500kV三倍频试验系统

    产品简介

变压器和互感器的感应耐压试验是保证变压器质量符合国家标准的一项重要试验。变压器绕组的匝间、层间、段间及相间绝缘的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。基于纵绝缘试验中的特殊性，需要通过施加倍频电源装置，以提高绕组间绝缘的试验电压，从而达到耐压试验的目的。

HYG三倍频发生器是为满足上述要求而设计制造，经过广大用户使用证明：其操作简单、性能可靠、能较好地满足变压器、互感器感应耐压试验的需要。

    产品参数

1．输入电压：三相380V   50HZ

2．输出电压：单相0~500V(连续可调)

频率:150HZ

3．输入容量：10KVA      谐波失真：＜5%-8%

4．空载运行时间：≤5分钟

5．额定电压下的被试品持续时间：40秒<>

    产品特征

该装置是由三台单相变压组成，其工作原理如下图

三台单相变压器的一次绕组接成星形，二次绕组接成开口三角形，因为加在一次绕组上的电压较高，铁芯饱和，三台单相变压器磁通中都有基频分量和三倍频分量，三台单相变压器二次开口三角形连接使基频分量相抵消，从而实行开口三角的倍频电压输出，并通过绕组外接单相调压器，即可实现三倍频电压的调节。
