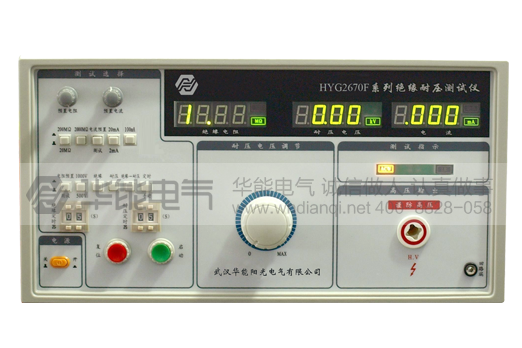

HYG2670系列交/直流耐压、绝缘测试仪，是一种高性能绝缘、耐压测试仪器。可同时显示绝缘电阻值，耐压电压、击穿电流值等，具有多种测试功能。该系列测试仪高压输出准确度高（优于5%），漏电流测试精度高（优于5%），绝缘电阻测试速度快，既适用生产线快速化流水检测，又适合实验室多功能高精度要求。
仪器的测量原理符合《GB4706.1》、《GB3883.1》、《GB4943》安全性能检测要求，可对采用基本绝缘、附加绝缘和加强绝缘的器具进行电气强度、绝缘电阻测试。适用于家用电器、仪器仪表、办公设备、电动工具、绝缘材料的耐电压、绝缘电阻试验。
1. 一般规格：
显示界面 | 绝缘电阻值、耐压电压和击穿电流三屏LED数码显示 |
工作环境 | 0-40℃, 20-80%RH |
输入电压 | 220Vac±10% |
输入频率 | 50/60Hz |
保险丝 | Fuse 5A/8A 250V 慢断 |
外形尺寸 | 280mm(W)×89mm(H)×380 mm(D) |
2. 技术指标
功能型号 | HYG2670E | HYG2670D | HYG2670F | HYG2670C | |||
交 流 耐 压 | 额定输出负载 | AC5kV/20mA | AC5kV/100mA | ||||
输出电压范围及精度 | 0.3-5kV ±5% | ||||||
输出频率及精度 | 50Hz ±0.5% | ||||||
输出波形 | 正弦波，波峰因数= 1.3 - 1.5 | ||||||
输出电流范围及精度 | 0.20-20.00mA ±5% | 0.20-100.0mA ±5% | |||||
变压器功率 | 300VA | 500VA | |||||
定时时间范围及分辨率 | 1-99s，分辨率1s | ||||||
直 流 耐 压 | 额定输出负载 | —— | DC5kV/10mA | —— | DC5kV/20mA | ||
输出电压范围及精度 | —— | 0.3-5kV ±5% | —— | 0.3-5kV ±5% | |||
输出电流范围及精度 | —— | 0.2-10.00mA±5% | —— | 0.2-20.0mA ±5% | |||
测试时间范围及分辨率 | —— | 1-99s，分辨率1s | —— | 1-99s，分辨率1s | |||
绝 缘 电 阻 | 额定输出负载 | 2VA(DC1000V/2mA) | |||||
输出电压范围及精度 | DC 500V/1000V按键选择 ±5% | ||||||
输出电压纹波系数 | <1%(纯电阻1000V/1mA) | ||||||
绝缘电阻测试范围 | 2-2000MΩ | ||||||
绝缘电阻测试精度 | DC500V:2-1000MΩ ±5% DC1000V:2-2000MΩ ±5% | ||||||
测试时间范围及分辨率 | 1-99s，分辨率1s | ||||||
