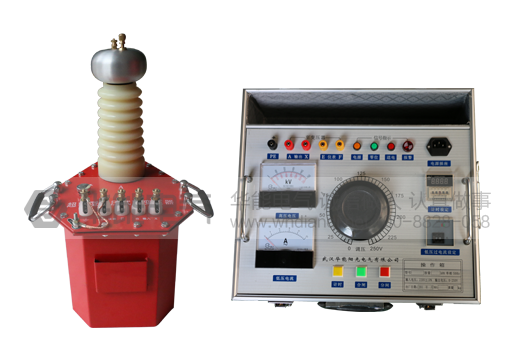

HYG-3kVA/50kV控制箱手调耐压测试仪

    产品简介

HYG-3kVA/50kV轻型高压试验变压器

HYG-3kVA/50kV轻型高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。HYG-3kVA/50kV轻型高压试验变压器是在TDM(G)系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。

HYG-3kVA/50kV控制箱

本系列控制箱是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），以获得所需要的试验高压电压值。

    产品参数

试验变压器的容量选择

标称试验变压器容量Pn的确定公式：Pn=kVn 2ωCt×10-9

式中：Pn——标称试验变压器容量(kVA)

     Vn——试验变压器的额定输出高压的有效值(kV)

k ——安全系数。k≥1，标称电压Vn≥1MV时，k=2；标称电压较低时，k值可取高一些。

Ct——被试品的电容量(pF)

ω——角频率，ω=2πf， f——试验电源的频率

被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：

简单的棒式或悬式绝缘子             几十微法

简单的分级套管                     100~1000pF

电压互感器                         200 ~ 500pF

电力变压器 〈 1000kVA                 ~1000pF

            〉1000kVA             1000~10000pF

高压电力电缆和油浸纸绝缘           250~300pF/m

气体绝缘                           ~60pF/m

封闭变电站，SF6气体绝缘           100~10000pF

对于不同的试验电压Vn，选择不同的(适当的)安全系数k。以下列出不同的Vn所选用的k值供参考。

Vn =50~100kV        k = 4

Vn =150~300kV       k = 3

Vn 〉300kV          k = 2

控制箱的技术参数、规格及选用配套

该控制箱的容量是与调压器是与调压器的容量而标称，如果和试验变压器（短时30min以内工作制）配套工作，可根据中华人民共和国电力行业标准“DL474.4-92”之规定：P0=0.75P选配。式中P0—试验变压器容量；P—调压器容量。如用于电器专业工厂产品作批量试验，调压器容量应等于试验变压器容量，即：P0=P。

控制箱的技术参数如表

    产品特征

HYG-3kVA/50kV轻型高压试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。

图1：单台HYG-3kVA/50kV试验           图2：单台试验变压器内部结构图

 变压器外部结构示意图

1—短路杆D      2—均压球          3—高压套管         4—变压器提手

5—油阀    6、7—次压输入a、x    8、9—测量端子E、F   10—变压器外壳接地端

11—高压尾X     12—高压输出A    13—高压硅堆       14—变压器油

15—铁芯     16—次低压绕组         17—测量绕组       18—二次高压绕组

在HYG-3kVA/50kV试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。

本系列控制箱（台）是根据高压试验变压器独特的使用范围而设计生产的，其功能有：

A、合闸声光报警；

B、计时声光报警；

C、电子式低压电流保护（箱式）；

D、高压电压直读；

E、耐压试验时间自由设定（数显）；

F、移动式结构（台式）。
