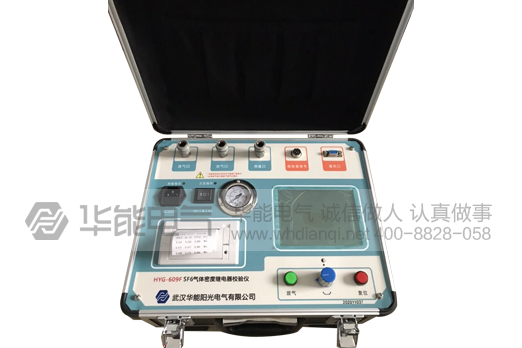

HYG-609F SF6密度继电器校验仪

    产品简介

该仪器采用单周期指令微机技术，运行速度是普通单片机的10倍，能对指针式接点输出及智能式电流输出的SF6密度继电器进行现场校验，采用中断方式对密度继电器的动作进行实时捕获，因此该仪器测量更准确及时。本仪器是SF6气体任意环境温度下的压力进行标准换算的一种便携式校验仪器，它也可以对SF6密度表、压力表进行自动校验。

    产品参数

测量精度：0.20级

显示方式：彩色触摸屏（7寸）

测量范围：0～0.9Mpa

压力显示分辨率：0.001 Mpa

仪器使用温度：-20～+60℃

存储容量：500组

通讯接口：RS-232、USB

打印方式：台式微型针打

测温范围：-20℃～60℃  分辨率0.1℃

工作电源：AC：220V±10% 50Hz      DC：12V

仪器重量：主机 3.5Kg

主机外形尺寸：  长410mm×宽290mm×高170mm

附件箱外形尺寸：长540mm×宽390mm×高210mm

    产品特征

1.继电器校验仪采用模数混合型单周期高速单片机为核心，其资源丰富功能强大，数据处理能力强，因其将A/D、D/A、基准电压、模拟放大集成在单片机内部，所以外围电路简单、稳定性好、准确性高。

2. 仪器能对指针式和电子式密度继电器进行全自动校验。

3. 密度继电器1 ~ 3 组接点的初始状态为任意形式（常开或常闭），可同时测量 1 ~ 3 组接点的响应值和恢复值，因而本仪器能适应所有的新、老形式的密度继电器的全自动校验。

4. 仪器采用7寸彩色触摸屏，使用简单方便。

5. 测量时仪器同时显示当前压力、对应20时的压力、环境温度。解决了SF6密度继电器现场校验的难题。

6. 测试过程为自动测量，避免了由于人为因素而产生的误差。

7. 仪器可存储500组测量数据并永久保存不丢失，使每一次测量都有追溯性。

8. 仪器可通过USB接口将测试数据上传到U盘，自动生成专用测试数据表格。

9. 仪器可以在任意环境温度下对常温压力表和密度表进行校验。

10. 仪器管路全部采用进口快速接头，连接方便而且漏气率小。

11. 仪器内部具有时钟功能，可随时对时钟进行修正。

12. 仪器具有自校功能。仪器长时间使用后可对仪器进行校验修正，以确保仪器的校验精度。

13. 仪器采用高精度压力传感器和世界先进的磁流体技术产品。

14. 仪器配有多种开关过度接头，多数开关可以实现不用拆卸进行校验

15. 采用高容量内置电池，屏幕显示电池电量，拓展了仪器的使用空间，方便了现场校验。
