HYG-V继电保护校验仪

    产品简介

HYG-V型继电保护校验仪是我公司开发成功的新一代校验装置。该仪器内部的交直流电压、电流源采用了新的电源技术，使仪器在电路设计、器件选型、面板布局、内部结构设计上达到先进水平。该仪器具有功能完善、选材优良、测试项目数据清晰、操作简单等优点，是电力继保部门的可选设备。

    产品参数

1. 工作条件：

（1）工作电源：AC220V+10%  50Hz

（2）工作环境：  温度：-10℃～40℃

                            湿度：≤85%

（3）大气压：86～106Kpa

2. 输出电源：

（1）交流电压：0～220V/3A

（2）交流电流：0～100A/7.5V

                0～20A/25V

                0～5A/5V

（3）直流电压：0～220V/3A

（4）直流电流：0～20A/25V

（5）定值输出：DC24V DC48V DC110V DC220V

3. 性能指标：

（1）电流、电压表：41/2位

（2）数字毫秒表：0～99.9999s

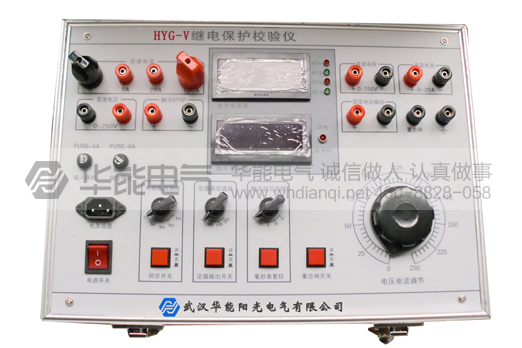

4. 面板布局图及其功能说明

功能说明：

（1）J1、J2、J3、J4、J5分别为交流、直流电源及其定值输出端子，如面板所示。

（2）X1为电流电压值显示（显示启动值、返回值和额定值），X2数字毫秒表。

（3）S1电源插座， S2电源开关。

（4）T1电源输出选择旋钮，T2定值输出选择旋钮，T3触点状态选择旋钮（其中：   表示可以用灯来判断动作值及返回值，Ⅰ表示常开触点通电延时合，Ⅱ表示常开触点断电延时开，Ⅲ表示常闭触点通电延时开，Ⅳ表示常闭触点断电延时闭。），T4电源输出大小调节旋钮。

（5）触点：被校验继电器触点的接线端子。注意：测量继电器动作时间，继电器触点不能有外来电源，且不能与本仪器的J1、J2、J3、J4、J5短路。

（6）Z：表示电源输出类型。

（7）动作指示：触点动作时指示。（若接常开触点，动作后指示灯由灭变亮；若接常闭触点，动作后指示灯由亮变灭。）

（8）同步：控制输出的电压或电流的通断，对继电器进行额定值的冲击

试验。

（9）定值：定值输出开关。

（10）复位：对毫秒表进行清零。

（11）合闸：重合闸继电器的合闸信号发出端。

    产品特征

1. 量度继电器：可测量电流、电压继电器的启动值、返回值及其返回系数。

2. 时间继电器：可测量启动值、返回值及其动作时间。

3. 中间继电器：可测量各类带启动线圈和保持线圈的中间继电器的启动值、返回值、保持值及其动作时间。

4. 重合闸继电器：可进行电容充电试验、充电时间、重合闸时间和中间元件的测试。

5. 差动继电器：可进行直流励磁试验、制动特性试验、伏安特性试验。

6. 其他各种非常见继电器。
