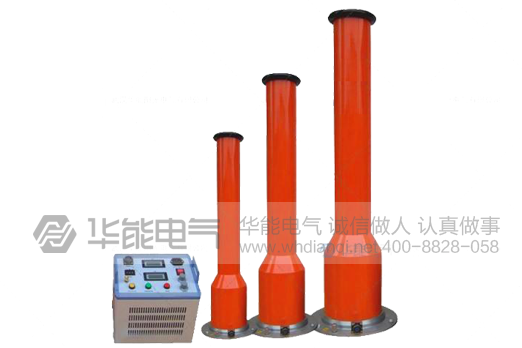

直流高压发生器输出不升压问题排查详解

    在电力设备预防性试验中，直流高压发生器是开展电缆直流耐压、避雷器直流参考电压测试、电力设备绝缘电阻检测等工作的关键仪器。若在试验过程中出现输出电压无法升高、升压失败或无高压输出等故障，不仅会严重拖慢试验进度，还可能造成对设备绝缘状态的误判。因此，掌握一套规范、系统的故障排查流程，对电力试验人员高效开展现场工作至关重要。

    下面为大家总直流高压发生器结输出不升压的标准排查步骤，帮助快速定位故障原因，及时恢复设备正常运行。

    第一步：检查电源输入是否正常

    首先对设备供电回路进行检查，确认输入电源电压稳定、相序正确、满足设备额定工作要求。重点查看电源线、插头、插座是否完好，连接是否牢固。若出现电压偏低、缺相、接触不良等情况，设备会因供电异常无法启动升压流程。

    第二步：确认急停开关状态

    多数直流高压发生器均配备急停保护按钮，用于紧急情况下切断高压输出。一旦急停被按下或处于锁定状态，控制系统将强制禁止升压。试验前务必检查急停开关是否处于释放、复位状态，确保保护回路未被触发。

    第三步：检查接地是否可靠

    高压试验设备对安全接地有严格要求。若接地线未可靠连接、接地夹接触氧化层或接地电阻过大，设备会启动接地保护，拒绝升压。排查时应保证接地线专用、连接点清洁牢固，满足高压试验安全规范。

    第四步：检查高压输出线连接

    高压输出电缆、限流电阻、测量回路线及被试品之间的连接，直接影响升压是否成功。若高压线松动、接触不良、未正确挂接，设备会因负载异常或反馈信号缺失而无法升压。需确保所有高压接头插接到位、接线牢固。

    第五步：确认试品是否短路或严重泄漏

    若被试设备本身存在绝缘击穿、严重漏电、内部短路等问题，直流高压发生器会瞬间触发过流保护，导致电压无法上升。可通过断开试品空载升压的方式，快速区分是设备故障还是试品问题。

    第六步：检查过流保护参数设置

    部分型号直流高压发生器支持过流保护值可调。若保护电流设定过低，设备在升压初期就会误触发保护。可在空载状态下适当调高保护阈值，重新试验，排除参数设置不当导致的无法升压。

    第七步：检查倍压筒连接与状态

    倍压筒是直流高压发生器实现高压输出的核心部件。若倍压筒与主机连接松动、航空插头接触不良、内部整流硅堆或电容损坏，都会造成电压无法正常建立。需检查连接是否可靠，外观有无明显异常。

    第八步：检查控制系统与升压旋钮

    若调压旋钮、电位器、控制面板出现故障，或控制板未发出升压指令，设备同样不会输出高压。可通过观察显示屏、指示灯、设备自检功能等方式，判断控制回路是否正常工作。

    第九步：检查内部保护电路与复位

    设备内部集成过压、过流、过热、接地异常等多重保护逻辑。当保护动作后，部分机型需要断电重启、系统复位才能解除锁定。简单重启并重新接线，往往可以排除瞬时保护引起的无法升压。

       总结

    直流高压发生器出现不升压故障时，建议按照“先电源→后接线→再试品→查保护→最后设备内部”的逻辑逐级排查。遵循标准化、系统化的诊断流程，既能快速定位问题，又能保障试验安全，避免延误电力设备检修与试验工作。
