直流高压发生器变压器耐压测试操作规范

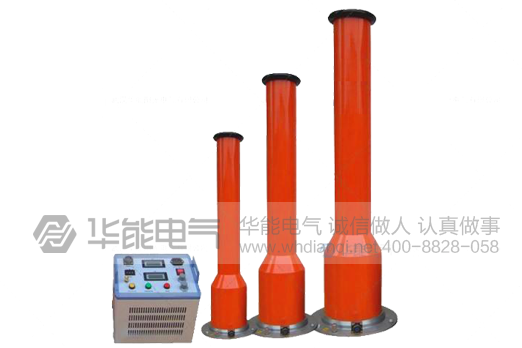

        直流高压发生器是专为检测高压电气设备绝缘强度与泄漏电流设计的专用仪器，核心功能是通过输出稳定直流高压，对氧化锌避雷器、电力电缆、变压器等设备开展直流耐压及泄漏电流试验。操作过程中，需确保仪器、放电棒、倍压筒、试品联接线、接地线等连接规范、接地可靠，并严格核查高压安全距离，方可启动高压试验，保障操作安全与测试精准。

    使用直流高压发生器开展变压器耐压测试时，需遵循严格的操作流程，兼顾安全性与准确性，具体详细步骤如下：

    一、测试前准备工作（筑牢安全基础）

    设备全面核查：逐一检查直流高压发生器主机、倍压筒、放电棒、接地线等全套设备，确认无破损、无故障，所有连接线完好无损，无断路、短路隐患，确保设备处于正常工作状态。

    微安表安装调试：在倍压筒高压输出端，正确安装高压屏蔽微安表，将专用高压线分别可靠连接至微安表与被测试品，确保接线牢固、接触良好，避免接触不良影响测试数据。

    接地系统检查：重点确认控制箱、倍压筒、放电棒等所有相关设备的接地线连接可靠，无松动、虚接现象，接地电阻符合规范要求，从源头规避高压触电风险。

    试品规范连接：以三相变压器为例，将靠近仪器一端的一相电缆连接至倍压筒顶部高压输出端，其余两相短接后可靠接地；同时确保三相电缆头处于悬空状态，且保持最大间距，防止相间放电干扰测试。

    二、测试过程操作（精准把控细节）

    接通电源：接入单相交流220V电源，闭合电源开关，当绿灯亮起时，表明电源接通正常，设备进入待机状态，可准备启动高压。

    高压启动与升压：按下红色启动按钮，红灯亮起，设备开始进入高压输出模式；顺时针缓慢调节调压电位器，使输出电压从零开始逐步上升，升压速度控制在每秒3-5kV为宜。若被测试品为大电容设备，需进一步放慢升压速度，防止电压过冲损坏设备或影响测试精度。

    实时监测数据：升压及试验过程中，密切观察电流表读数，严格控制充电电流，确保其不超过直流高压发生器的最大充电电流，避免电流过载损坏设备或试品。

    三、测试后收尾工作（保障收尾安全）

    降压关机：试验完成后，先将调压电位器逆时针调至零位，随即按下绿色停止按钮，切断高压输出，最后关闭电源开关，确保设备完全断电。

    安全放电处理：使用放电棒对被测试品进行多次反复放电，彻底释放试品内部残留的高压电荷，确认放电完成后，方可靠近试品进行拆卸、整理等后续操作，杜绝高压残留引发的安全事故。

    综上，使用直流高压发生器进行变压器耐压测试时，必须严格遵循上述操作步骤与安全规范，每一步操作都需规范到位。同时，操作人员需具备相应的专业知识与操作技能，熟练掌握设备使用方法，才能最大限度保障测试安全与数据精准。华能阳光系列直流高压发生器，操作便捷、安全可靠，配套完善的安全保护机制，可有效辅助操作人员规范完成变压器耐压测试，适配多场景高压检测需求。
